Kennlinie

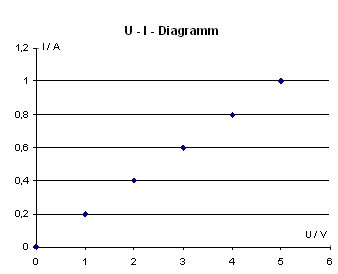

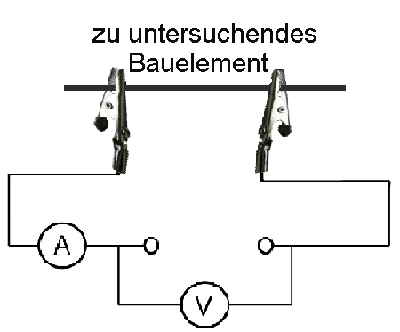

Das Aufnehmen einer elektrischen Kennlinie bedeutet, dass die Stromstärke I in Abhängigkeit von der Spannung U gemessen wird. Diese Messreihe wird dann in einem U-I-Diagramm dargestellt. Am Verlaufe des Graphen können wir Aussagen zum elektrischen Verhalten des untersuchten Bauelements treffen. Das Beispiel unten zeigt die Aufnahme einer Kennlinie und die Darstellung im U-I-Diagramm.

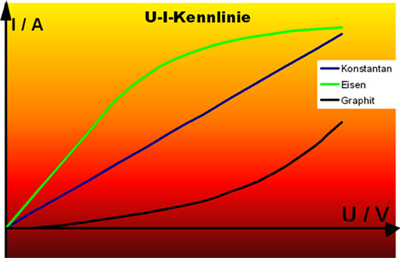

Hier wurden die Kennlinien von Eisendraht Konstantandraht Graphit (Bleistimtmine) aufgenommen. Was kannst du dem Verlauf der Kennlinien entnehmen? Aus dem Verlauf der Graphen kannst du erkennen, dass ...


Eisendraht	Konstantandraht	Graphit
Der Graph steigt zunächst steil an und wird dann flacher. Der Widerstand R wird also größer. Das Leitungsverhalten verschlechtert sich.	Der Graph ist eine Ursprungsgerade, d.h. der Strom I steigt proportional zur Spannung U also: U ~ I, der Widerstand R des Drahtes ist konstant	Der Graph steigt zunächst flach an und wird dann steiler. Der Widerstand R wird also kleiner. Das Leitungsverhalten verbessert sich.

Das veränderte Leitungsverhalten bei Eisen und Graphit ist auf die Erwärmung zurückzuführen. Beide Stoffe erwärmen sich. Während bei Eisen der Widerstand R bei Erwärmung zunimmt, nimmt der Widerstand R bei Graphit bei Erwärmung ab. Diese Eigenschaft ist mit dem Aufbau der Stoffe zu erklären. Graphit ist ein Halbleiter - zur Erklärung. Eisen ist ein Leiter. Bei Erwärmung bewegen sich die Bausteine des Metallgitters schneller. Es kommt zu mehr Zusammenstößen zwischen den bewegten Ladungsträgern und den Gitterbausteinen. Der Stromfluss wird behindert.
