| Spannung U | ||
|
Die elektrische Spannung U zwischen zwei Punkten (A und B) gibt an, wie stark der Strom angetrieben wird. |
||
|
Formelzeichen: U Einheit: 1 V (Volt) 1 V = 1000 mV Messgerät: Voltmeter |
|
|
|
Messen der
Spannung: Zum Messen des Stroms musst du den Stromkreis auftrennen. Die Messung erfolgt in Reihe! 1. Misst du Gleich- oder Wechselspannung? Stelle dementsprechend den Wahlschalter am Messgerät ein!
2. Werde dir vor der Messung klar, was du messen willst – Stromstärke I oder Spannung U! 3. Stelle den größten Messbereich (30 V) ein. (Da die Schülernetzgeräte nur Spannungen bis max. 15 V bieten, ist es hier nicht erforderlich auf den 600V Bereich zu schalten) 4. Stecke die Kabel in die zugehörigen Buchsen am Messgerät. (Minus auf ^, Plus auf V) 5. Bei der Spannungsmessung musst du den Stromkreis nicht auftrennen. Die Spannung wird zwischen zwei Punkten (z.B. vor- und hinter einer Lampe) gemessen. |
|
 |
 |
||
 |
||
| Messen der Spannung: |
 |
|

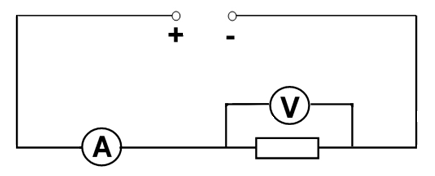

| Zum Messen
der Spannung musst du den Stromkreis nicht auftrennen. Die
Messung erfolgt in parallel!
|
||
| Vergleich von
Strom- und
