| Experimente am Plattenkondensator | |

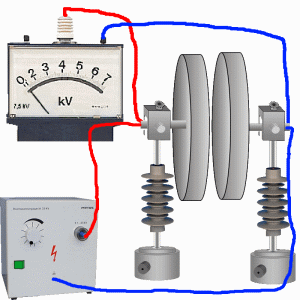

| Der
Plattenkondensator wird an eine Hochspannungsquelle angeschlossen. Die Kondensatorplatten verbleiben an der Spannungsquelle. Wenn der Abstand variiert wird, dann ändert sich die Spannung nicht. WARUM? Die Kondensatorplatten sind mit der Spannungsquelle verbunden. Wenn der Abstand der Platten vergrößert wird, dann können Ladungen von den Platten abfließen. Wenn der Abstand der Platten verkleinert wird, dann können Ladungen auf die Platten fließen. Die Spannung bleibt konstant. |
|
|
|

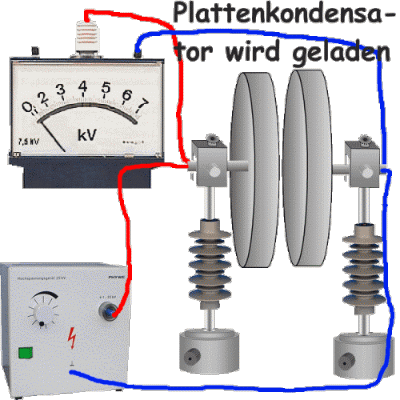

Der Plattenkondensator
wird an eine Hochspannungsquelle angeschlossen. Der
Kondensator wird geladen und von der Spannungsquelle getrennt.
Jetzt wird der Plattenabstand variiert. Wenn der Abstand variiert wird, dann ändert sich die Spannung. WARUM? Nachdem die Kondensatorplatten von der Spannungsquelle getrennt sind, können keine Ladungen mehr auf die Platten gelangen oder abfließen. Q = konstant Wenn der Plattenabstand vergrößert wird, dann wird an dem Ladungen Transportarbeit gegen das elektrische Feld verrichtet. Damit erhöht sich die Energie des Systems. Die Spannung steigt.
|
|
|

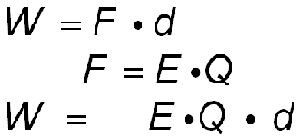

Wirkt eine Kraft F längs eines Weges d, so wird Arbeit
verrichtet. Die Transportarbeit W ist zur Ladung Q proportional.
|
|
|
 |
||
| Feldkräfte
verrichten an der Ladung Q zwischen zwei Punkten die Transportarbeit
W. Die elektrische Spannung U zwischen diesen Punkten ist der Quotient . |
 |
|
