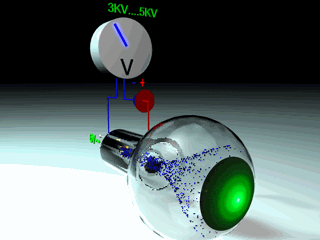

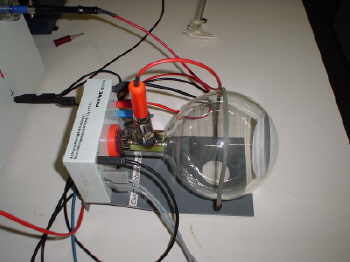

In einer evakuierten Glasröhre werden Elektronen durch Glühemission freigesetzt und durch die Spannung U_B zu einer Graphitfolie hin beschleunigt.

Diese Spannung U_B kann stufenlos von 3KV bis 5KV geregelt werden. Auf dem Fluoreszenzschirm werden die Partien sichtbar, auf denen Elektronen auftreffen.

F Schülerbeschreibung

• Heizung
  • An die Heizung der Röhre wird eine Wechselspannung von 6,3 V angelegt
• Wehneltzylinder - Funktion
• Beschleunigungsspannung
  •
• Röhrengeometrie
•
• Grundlagen zur Berechnung

• Grafitschicht
• Kristall
• flureszierende Schicht
•

Beschreibung der Funktion des Messschiebers

Simulation zum Messschieber

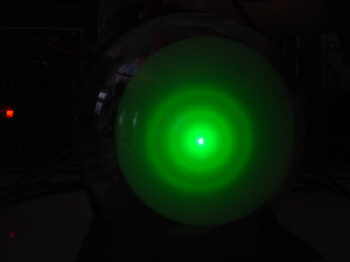

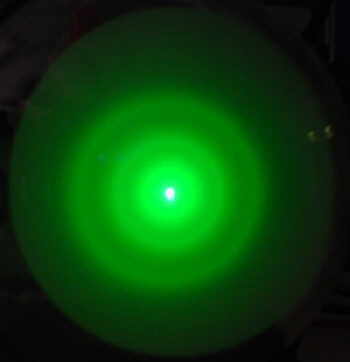

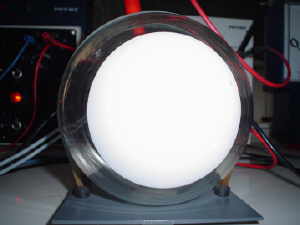

Auf dem Fluoreszenzschirm ist ein deutliches, grün leuchtendes  Zentrum zu erkennen, welches konzentrisch von mehreren relativ unscharfen Ringen umgeben ist. Je höher wir U_B regeln, desto enger liegen die konzentrischen Lichtkreise beieinander.

Die Entstandenen konzentrischen Lichtkreise sind ein starker Hinweis auf die Welleneigenschaft von Elektronen, da diese Lichtkreise sehr deutlich an Interferenzbilder aus Wellen-Experimenten erinnern. In dem Versuchsaufbau ist unsere „Wellen-Quelle“ der elektronenemittierende Glühdraht. Diese emittierten Elektronen werden über eine Strecke von ca. 6cm mit der Beschleunigungsspannung U_B beschleunigt, was dazu führt, dass die Elektronen nahezu senkrecht auf die Graphitfolie treffen und dort gebeugt werden, da die Molekularstruktur von Graphitkristallen ein Netzsystem mit zwei Spaltabstände, d₁ und d₂ ermöglicht.

F Erklärung  - Berechnung ....

Beschreibung in Arbeit ....
