Auf- und Entladeverhalten von Kondensatoren, Energie eines geladenen Kondensators

In 10 Stationen wurde arbeitsteilig das Entladeverhalten von Kondensatoren untersucht.

  F zum Kondensator

 F Schülerreferat zum Kondensator , Beschreibung des Lade- und Entladeverhalten

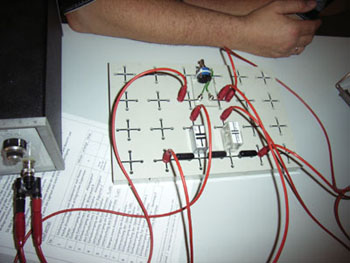

1. Nimm ein Strom-Zeit-Diagramm für den Entladevorgang eines Kondensators auf! Wähle verschiedene  Kondensatoren. Achte unbedingt auf die richtige Polung des Kondensators! Zeige, dass sich die Stromstärken in jeweils gleichen Zeiten halbieren! Suche einen Zusammenhang von Halbwertszeit und der Kapazität des Kondensators! Nutze ggf. EXCEL für deine Überlegungen.

C> 50µF, R>10Ω, U_B=10...15V

2. Nimm ein Strom-Zeit-Diagramm für den Entladevorgang eines Kondensators auf! Wähle verschiedene  Widerstände. Achte unbedingt auf die richtige Polung des Kondensators! Zeige, dass sich die Stromstärken in jeweils gleichen Zeiten halbieren! Suche einen Zusammenhang von Halbwertszeit und dem gewählten Widerstand! Nutze ggf. EXCEL für deine Überlegungen.

3. Nimm ein Strom-Zeit-Diagramm für den Entladevorgang eines Kondensators auf!  Achte unbedingt auf die richtige Polung des Kondensators! Bestimme mittels graphische Integration, welche Ladung vom Kondensator geflossen ist!  Nutze ggf. EXCEL für deine Überlegungen.

4. Nimm ein Spannungs-Zeit-Diagramm für den Entladevorgang eines Kondensators auf! Wähle verschiedene Kombinationen von Kondensatoren und Widerständen. Achte unbedingt auf die richtige Polung des Kondensators! Untersuche, wie sich Veränderungen am Widerstand und am Kondensator auf den Graphen auswirken! Nutze ggf. EXCEL für deine Überlegungen.

• Messwerttabellen in EXCEL

  • Beispiel 1

  • Beispiel 2

• EXCEL - Animation Entladestrom I = f(t,C,R);

• Ladung und Entladung von Kondensatoren ( C«1µF)

• Energie eines geladenen Kondensators
