Demo - Motor
 |
Hier soll der
Aufbau eines Gleichstrommotors am Demo-Motor-Modell der Firma
Leybold-Didactic vorgestellt werden. Der Grundrahmen, die Basis, wird in einen Rahmen eingehängt. |
Fahre mit der Mouse über die Teile des Motors. Dann wird am Mouse - Pfeil die Benennung erscheinen. | ||||||||||||
 |
Im zweiten
Schritt werden zwei Magnete auf der Basisplatte befestigt. (siehe linkes
Foto) Die Magnete werden gegenpolig auf der Grundplatte befestigt. (siehe Foto) Einer der Magnete, der Linke zeigt mit dem Nordpol nach vorne (roter Ring) der andere zeigt mit dem Südpol nach vorne. |
|
||||||||||||
 |
Auf den Magneten werden zwei Eisenplatten befestigt, längs derer sich später der Anker bzw. der Rotor drehen soll. Die Platten, die hier als Stator bzw. Feldmagnet dienen, sind aus Eisen, also ferromagnetisch. Damit können sie das Magnetfeld übertragen. |
|
||||||||||||
 |

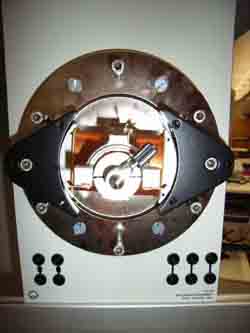

Jetzt wird der Rotor mit Anker, Spule und Polwender aufgesetzt. |
Am Rotor sind drei Kontaktebenen (Kupferringe) zu
erkennen. Die Obere Ebene ist geteilt. Beide Hälften des Kupferrings sind
voneinander elektrisch isoliert. Bei der Rotation erfolgt hier die
Polwendung. Die unteren beiden Ebenen sind für den Gleichstrommotor nicht erforderlich. |
||||||||||||
 |
Auf der Achse, auf der der Rotor
mit Anker, Spule und Polwender rotiert, wird der Klemmsatz (siehe reche
Abbildung) festgeschraubt. Der Klemmsatz erfüllt zwei Funktionen. Zum einen fixiert er den Rotor, so dass dieser nicht von der Achse rutschen kann, zu anderen sind an ihm die Fassungen für die Schleifkontakte befestigt. Denn schließlich benötigt der Motor auch Strom. |
 |
||||||||||||
 |
Die rechte Abbildung zeigt die
Schleifkontakte. Diese werden so in die Fassungen eingeführt, dass sie auf
je einer Seite des Polwenders schleifen. Die Bananenstecker an den Schleifkontakten werden mit einem Gleichstrom Netzgerät verbunden. |
|
||||||||||||
 |
Fertig, eventuell müssen die Statoren noch etwas justiert werden, damit der Anker frei drehen kann, dann aber sollte der Motor laufen. | F Video (wmv-Datei; 109 kB) | ||||||||||||
|
||||||||||||||
|
