| Technische Zeichnungen | ||
|
Eine Technische Zeichnung ist ein Dokument, das in grafischer Form alle notwendigen Informationen für die Herstellung eines Einzelteils, einer Baugruppe oder eines kompletten Produkts zeigt. Für den Herstellungsprozess ist es wichtig, dass die Darstellung möglichst detailliert ist. Der Zeichnung müssen alle Informationen entnommen werden können, die zum Bau des Werkstücks erforderlich sind. Die Darstellung kann als Vollansicht oder als Schnittzeichnung angefertigt werden. Bei der Erstellung von Technischen Zeichnungen muss eine Vielzahl von Regeln und Normen beachtet werden. Die könnt und sollt ihr nicht in der Kürze der Zeit erlernen, schließlich ist das ein Lehrberuf. Die Einhaltung von ein paar kleinen Regeln, lässt eure Zeichnungen aber schon viel professioneller aussehen.
|
||
|
Ansichten: |
||
|
Man unterscheidet im technischen Zeichnen grundsätzlich zwischen folgenden Ansichten:
Diese Ansichten sind jedoch nicht alle erforderlich, wenn weniger Ansichten (im Fall des Mausefallenkatapultes Draufsicht und Seitenansicht) einen vollständigen Überblick geben. Im unteren rechten Rand der Zeichnung müssen die folgenden Informationen enthalten sein: Bezeichnung des Werkstücks, Ansicht, Name des Zeichners/Konstrukteurs, Datum, Maßstab. Ihr könnt die Zeichnungen auf einem oder mehreren Blättern unterbringen. Ob ihr mehrere A4- Blätter oder ein A3 oder A2 Blatt nutzt bleibt euch überlassen.
|
||
|

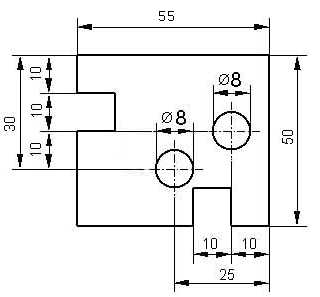

Bemaßung und Beschriftung: Für die Bemaßung von Werkstücken sind Maßpfeile zu verwenden. Maßlinien sind Hilfslinien und dünner als die Hauptlinien des Werkstücks. Die Beschriftung ist wie im Beispiel anzubringen, sie muss also bei horizontaler Bemaßung aufrecht, und bei vertikaler Bemaßung von der rechten Seite zu lesen sein. Die Enden der Maßlinien sind mit Pfeilen zu versehen. An der folgenden Zeichnung könnt ihr euch beispielhaft orientieren. Die Maße sind per Definition in der Einheit 1 mm. Es ist also nicht erforderlich und auch nicht üblich Einheiten in der Bemaßung zu verwenden. |
 |
|
|
||
