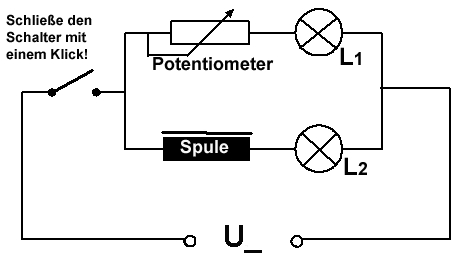

Das Potentiometer hat hier die Aufgabe den ohmschen Widerstand der Spule auszuggleichen. Somit wird ein gleicher Stromfluss durch die Lampen L₁ und L₂ realisiert.

Um zu sehen was passiert, klicke auf den Schalter. Ein erneuter Klick auf den Schalter beendet die Animation.

Nach dem Schließen des Schalters leuchtet Lampe L₁. Nach kurzer  Zeit leuchtet dann auch Lampe L₂. Wie ist dieser Effekt zu erklären?

F zum Video (rm - Datei)

Im Einschaltmoment baut sich in der Spule ein Magnetfeld auf. Ein sich aufbauendes Magnetfeld - ist ein sich veränderndes Magnetfeld. Dieses veränderliche Magnetfeld induziert eine Spannung, die nach der Lenzschen Regel der Ursache ihrer Entstehung entgegenwirkt.  Durch die Induktion in der Spule behindert diese also den Stromfluss. Die Spule stellt also einen Widerstand dar, einen induktiven Widerstand. Da der induzierte Strom aber stets kleiner sein muss als der Induktionsstrom, (sonst hätten wir ein Perpetuum mobile) nimmt der Strom langsam zu, bis er nach einiger Zeit seinen Maximalwert erreicht hat.

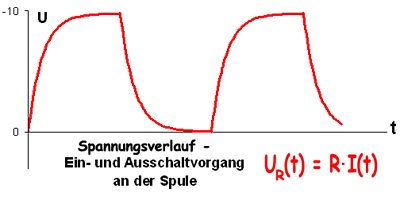

Theoretisch handelt es sich um ein exponentielles Wachstum. Das  bedeutet, dass der Strom erst nach einer unendlich langen Zeit seinen Maximalwert erreicht.  Praktisch ist aber, in Abhängigkeit von der gewählten Spule, nach wenigen Sekunden keine Zunahme des Stromes mehr zu beobachten.

Beim Ausschalten wiederholt sich der Vorgang der Selbstinduktion mit veränderten Vorzeichen.  Das Ausschalten und somit die Unterbrechung des Stromflusses stellt eine starken Änderung des Stromflusses und des ihn umgebenden Magnetfeldes dar.

Im oben dargestellten Versuch wurde mit einer Gleichspannung gearbeitet.  Der induktive Widerstand macht sich hier nur im Einschalt- und Ausschaltzustand bemerkbar.

In Wechselstromkreisen muss der induktive Widerstand berücksichtigt werden.
