| Oszilloskop bzw. Oszillograph |
 |
|
Die Begriffe Oszillograph bzw.
Oszilloskop werden meist synonym verwendet
OSZILLOGRAPH
(Oszillieren
– Schwingen; Graph – Schreiben)
|
||
|
Der Oszillograph ist ein Messgerät, welches eine Eingangsgröße (Spannung)
darstellen kann. |
||
|
zu 1. Messen einer zeitabhängigen Spannung
Der große Vorteil des Oszilloskops gegenüber einem einfachen Messgerät ist, dass hier eine oder mehrere Messreihen graphisch über einen gewählten Zeitraum dargestellt werden können. Dabei arbeitet das Oszilloskop quasi ohne Verzögerung. In Abhängigkeit von der Qualität des Oszilloskops können 10 Mio. bis 200 Mio. verschiedene Messwerte pro Sekunde verarbeitet und dargestellt werden. Dazu wird am Wahlschalter der Zeitbasis der Messbereich in der Einheit {s/cm} gewählt. Am Y-Eingang liegt das zu messende Signal, eine Spannung, an. Kurz: Es wird eine Spannung in Anhängigkeit von der Zeit dargestellt. Kann man mit dem Oszilloskop auch Ströme messen? Ja! Wie? |
 |
|
|
|
||
| zu 2. Messen einer Spannung in Abhängigkeit eines zweiten Eingangssignals |
|
|
| ... in Arbeit | ||
| F Lissajous Figuren | ||
| zu 3. Ablesen am Oszillographen |
 |
||
|

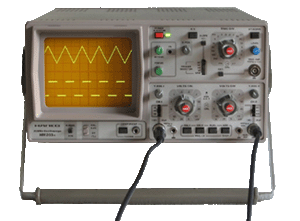

Die wesentlichen Bedienelemente des Oszillographen sind:
Diese Elemente sind bei allen Zweikanaloszillographen gleich. An die Eingänge Y1 und Y2 wird das zu messende Signal angelegt. Am Wahlschalter des jeweiligen Eingangs wird der Messbereich eingestellt. Das Prinzip ist ähnlich wie bei Messbereichswahlschalter am Multimeter. Wie du Messwerte quantitativ aufnehmen kannst, das wird unter Punkt 4 beschrieben. Da die Eingangssignale sehr verschiedene Frequenzen haben können, ist auch die Zeitbasis t am Oszillographen einzustellen. Diese können bei durchschnittlichen Oszillographen von 100 ms bis 0,2 µs variiert werden. So ist es möglich mehrere Schwingungen darzustellen, oder auch nur eine einzelne Schwingung auszumessen. |
|||
| Mit dem nebenstehenden Wahlschalter wird die Amplitude an den Eingängen Y1 und Y2 gewählt. In der Abbildung steht der Schalter in der Einstellung 5 Volt/cm. Ein "cm" meint damit jeweils ein Kästchen auf dem Bildschirm. |
|
 |
|
|
Mit dem nebenstehenden
Wahlschalter wird die Zeitbasis gewählt. In der Abbildung
steht der Schalter in der Einstellung 50 ms/cm. Das bedeutet,
dass ein Kästchen in "x-Richtung" 50 ms entspricht. Für
das durchlaufen des gesamten Bildschirms benötigt das Signal dann
10 * 50 ms = 500 ms.
In der größten Auflösung (0,5 µs/cm) benötigt das Signal 5 µs, um den gesamten Bildschirm zu durchlaufen. Je höher die Frequenz eines Signals, desto feiner muss die Auflösung gewählt werden. |
 |
||

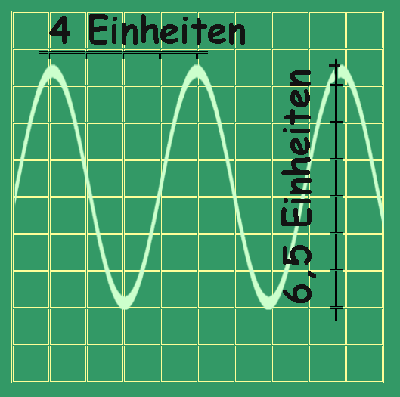

| In der Tabelle folgen einige Berechnungsbeispiele, die sich auf die Abbildung rechts beziehen. |
 |
|||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
| zu 4. Aufbau und Funktion |
 |
|
|
... in Arbeit

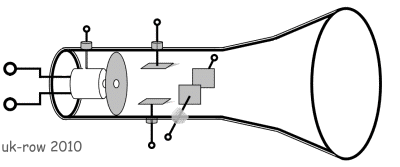

Elektronenkanone Ablenkung Elektronenstrahl |
||
| F EXCEL Animation - Elektronenstrahl Ablenkröhre | ||
| Ströme mit dem Oszilloskop messen | ||
| Ein Oszilloskop ist ein Messgerät zum Messen von Spannungen. Um Ströme zu messen, muss man sich eines "Tricks" bedienen. | ||
| ... in Arbeit | ||
