| Diode |
 Symbol |
|
|

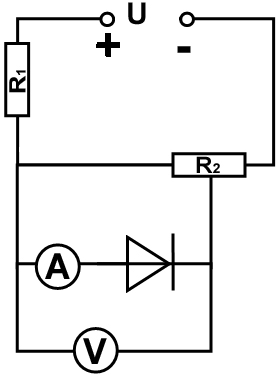

Eine Diode wird entsprechend nebenstehender Zeichnung an einen
Spannungsteiler R2
angeschlossen.Weiter befindet sich ein Widerstand
R1 in Reihe. Der Widerstand R1
ist erforderlich, um den Strom zu begrenzen, da der
Widerstand der Diode in Durchlassrichtung gegen Null geht.
Würde der Strom nicht durch den Widerstand begrenzt werden, könnte
er so stark ansteigen, dass er die Diode zerstört. Über den Spannungsteiler / Potentiometer erfolgt eine zusätzliche Begrenzung des Stromes. Die Spannung an der Diode kann zwischen 0 V und < UB reguliert werden. Die Spannung wird von 0 V ... 1,0 langsam in Schritten von 0,1 V erhöht und der Strom wird gemessen. Im zweiten Teil des Experimentes wird die Diode umgedreht und die Messung wird wiederholt. |
||
|
|
Die Messungen

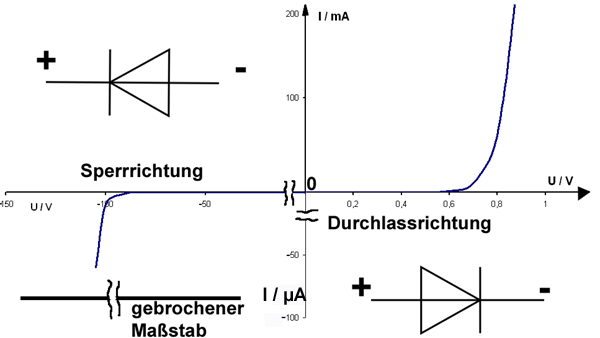

ergeben die nebenstehende Kennlinie.
Ab einer einer Spannung von ca. 0,7 V leitet die Diode in einer Richtung den Strom sehr gut leitet. Þ;Durchlassrichtung Ab einer Spannung von ca. 0,7 V nimmt der Widerstand der Diode ab. In der anderen Richtung leitet die Diode den Strom nicht, sie hat einen quasi unendlich großen Widerstand und wirkt wie ein geöffneter Schalter. ÞSperrrichtung BEACHTE, dass die Maßstäbe und Einheiten für Durchlassrichtung (I in mA) und Sperrrichtung (I in µA) der Diode verschieden sind! |
|
/p>
| Funktion der Diode im Modell | ||
 |

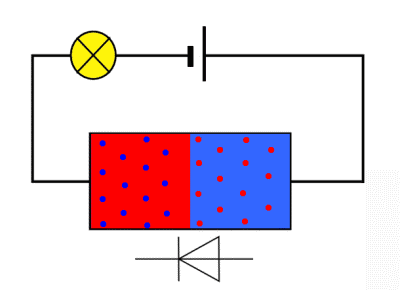

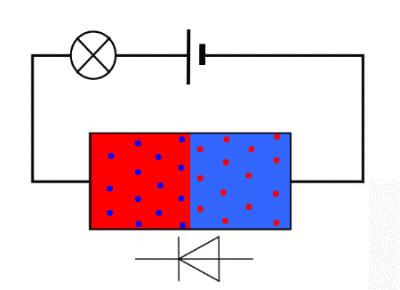

Eine Diode verhält sich
ähnlich wie ein Ventil. Bewegen sich die Ladungsträger in
Durchlassrichtung, so können sie das Ventil passieren.
Bewegen sich die Ladungsträger in Sperrrichtung, so bleibt das Ventil geschlossen. |
 |
| Fotos zum Experiment | |
 |
 |

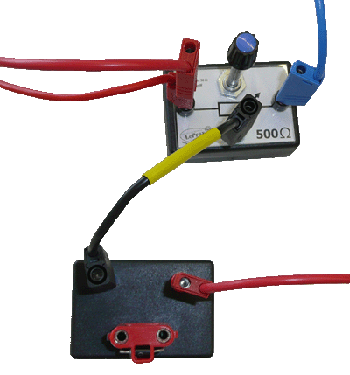

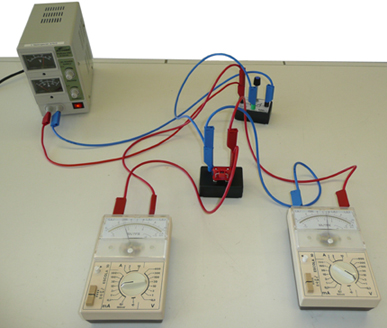

| Aufbau des Experimentes - Aufnahme einer Kennlinie | Die Spannung an der Diode wird über ein Potentiometer als Spannungsteiler geregelt |
| Die gezeigten Materialien (Diode, Poti) bietet die Firma LePrax-Physik. Dazu gibt es vollständig ausgearbeitete Experimentieraufträge. | |
| Erklärung | ||
| Durchlassrichtung: |
 |
|
| Sperrrichtung: |
 |
|
