| Wechselspannung - Wechselstrom | ||
| Eine
Spannung, die ihre Polarität periodisch ändert ist eine
Wechselspannung. In Deutschland und den meisten europäischen
Staaten beträgt die Wechselspannung 230 V. Die Netzfrequenz
ist 50 Hz. Das bedeutet, das 50 Perioden in einer Sekunde

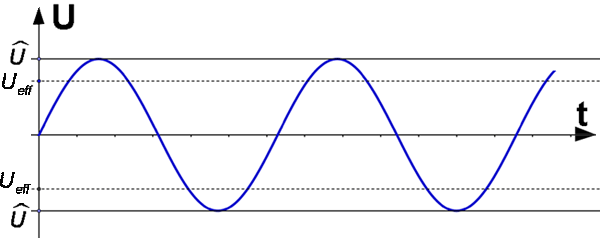

durchlaufen werden. Die nebenstehende Abbildung zeigt also
den zeitlichen Ausschnitt von 1/50 s bzw. 0,02 s.
|
 |
|
| Wechselspannung wird am Formelzeichen mit einem Index gekennzeichnet. U~ Analog dazu für die Gleichspannung U-. An einigen Geräten findet ihr die Aufschrift AC oder DC. AC (engl. alternating current) steht für Wechselspannung, DC (engl. direct current) steht für Gleichspannung. | ||
 |
Die Angabe 230 V
bezeichnet dabei den Effektivwert der Spannung Ueff.
Die Spitzenspannung Û
ist um den Faktor √2 größer.
Sie beträgt ca. 324 V Der Effektivwert Ueff der Wechselspannung entspricht dem Wert der Gleichspannung U- , der eine Lampe gleich hell leuchten lässt. |
|
|
|
||

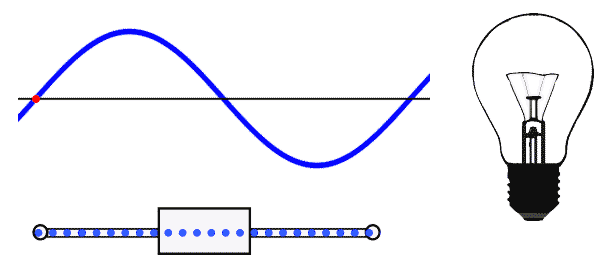

| Wie in der animierten Grafik oben zu sehen, bewegen sich die Ladungsträger bei der Wechselspannung nicht von einem Pol der Quelle zu anderen, sondern sie schwingen in der Frequenz der Netzspannung zwischen den Polen. Die Pole einer Wechselspannungsquelle werden mit "Phase" und "Null oder Masse" bezeichnet. | ||
| ... in Arbeit | ... Ergänzungen für die Sek II | |
